車庫証明の所在図・配置図は、 どちらも駐車場に関する図面ですが、 記載する内容は異なります。
所在図は、 自宅や事業所などの使用の本拠と、 駐車場がどこにあるかを示す周辺地図です。
配置図は、 駐車場の出入口、接する道路、 駐車区画の位置や寸法などを示す図面です。
所在図は一定の場合に省略できますが、 配置図は原則として作成が必要です。
また、普通車の車庫証明だけでなく、 軽自動車や、駐車場だけを変更した場合の 保管場所届出でも所在図・配置図を使用します。
この記事では、東京都の警察署窓口へ提出する場合を前提に、 自宅車庫と月極駐車場に分けて、 所在図・配置図の書き方を解説します。
「使用の本拠の位置」とは？
自動車を実際に使用・管理する拠点のことです。
個人の自家用車では、 通常、実際に住んでいる自宅が該当します。 法人の場合は、 実際に活動している事業所や営業所などが該当します。
この記事では分かりやすくするため、 個人の場合を中心に「自宅」と表記します。
結論｜所在図と配置図に書く内容
| 図面 | 主に書く内容 |
|---|---|
| 所在図 | 自宅、駐車場、周辺道路、目印になる建物、 自宅と駐車場を結ぶ直線と直線距離 |
| 配置図 | 駐車場と周囲の位置関係、接する道路、 道路幅、出入口、駐車区画の位置・幅・奥行き |
所在図では、 警察署の担当者が 「自宅と駐車場がどこにあり、どの程度離れているか」を 確認できるようにします。
配置図では、 「申請する車が道路から支障なく出入りでき、 駐車区画内に収まるか」を確認できるようにします。
警視庁の様式と記載例は、 次のページから確認できます。

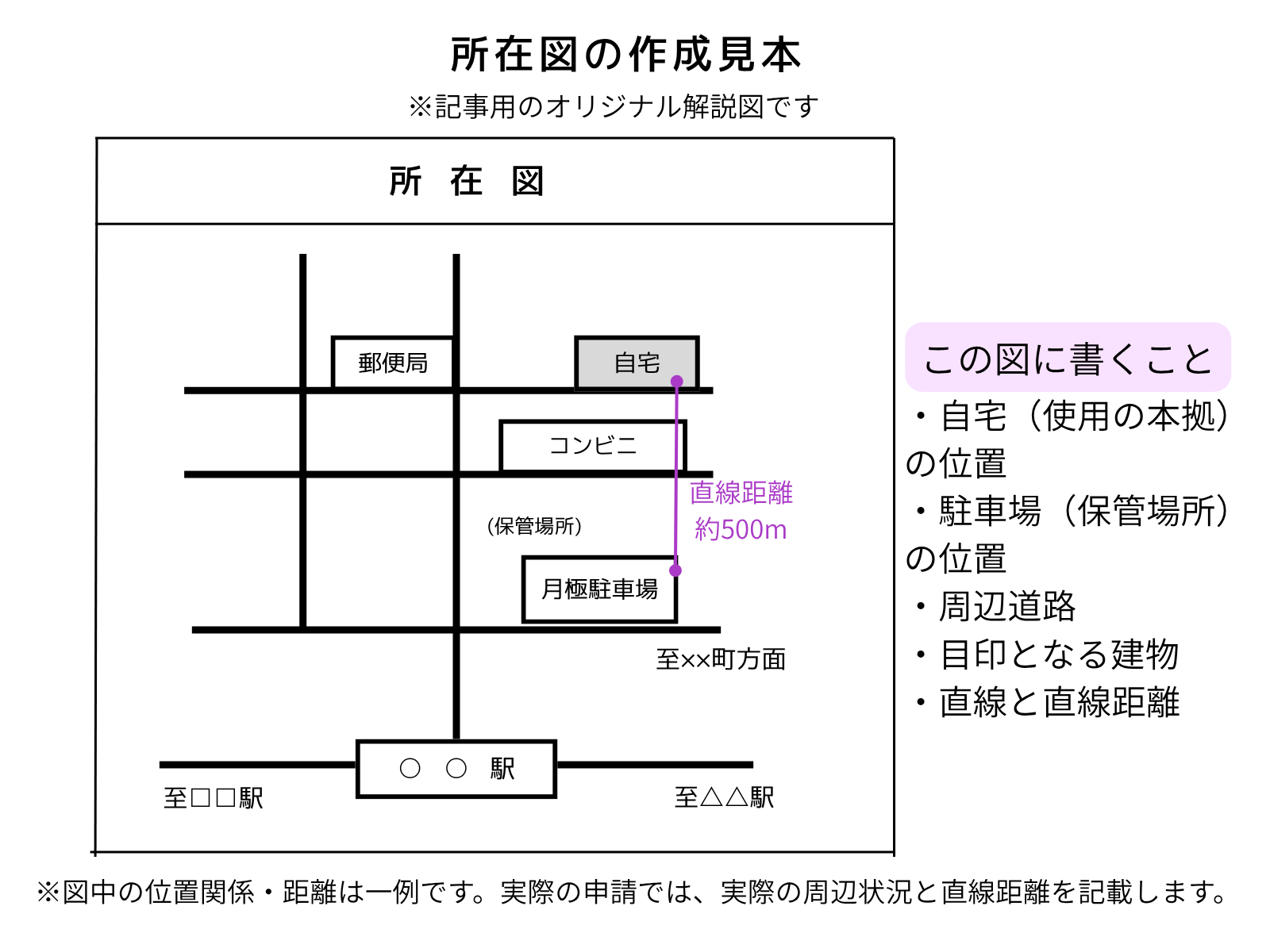

所在図の書き方
所在図には、次の内容を記載します。
- 自動車の使用の本拠の位置
- 保管場所となる駐車場の位置
- 保管場所付近の道路
- 駅、郵便局、店舗など目印になる建物
- 自宅と駐車場を結ぶ直線
- 自宅と駐車場の直線距離
自宅と駐車場が別の場所にある場合は、 それぞれの位置が分かるように示し、 2地点を直線で結びます。
記載する距離は、 実際に車で走行する道路上の距離ではなく、 自宅と駐車場を結んだ直線距離です。
車庫証明の保管場所は、 使用の本拠の位置から 2キロメートルを超えない場所である必要があります。
所在図を作成する流れ
所在図は、 次の流れで作成すると整理しやすくなります。
- 自宅など、使用の本拠の位置を記入する
- 保管場所となる駐車場の位置を記入する
- 周辺の道路と目印になる建物を記入する
- 自宅と駐車場を直線で結ぶ
- 2地点間の直線距離を記入する
すべての道路や建物を細密に描く必要はありません。
自宅と駐車場の位置、 周辺道路、目印となる建物を 第三者が確認できるように記載します。
駅、交差点、学校、郵便局、 コンビニエンスストアなど、 現地で確認しやすい目印を入れると、 位置関係が伝わりやすくなります。
所在図はGoogleマップなどの地図の写しでもよい？
所在図の様式へ直接記載する代わりに、 保管場所付近の道路や 目印となる建物を確認できる 既存の地図の写しを使用することもできます。
地図の写しには、 次の内容が確認できるようにします。
- 自宅など、使用の本拠の位置
- 保管場所となる駐車場の位置
- 周辺の道路や目印となる建物
- 自宅と駐車場を結ぶ直線
- 2地点間の直線距離
Googleマップなどの地図サービスを利用する場合も、 自宅と駐車場の位置、 周辺道路、目印となる建物が 確認できる範囲を印刷します。
印刷した地図には、 自宅と駐車場の位置、 2地点を結ぶ直線と直線距離を追記してください。
地図サービスの利用条件にも従い、 地図上に表示されている著作権表示や 権利帰属表示を削除したり、 見えないように切り取ったりしないよう注意します。
地図を広い範囲で印刷しすぎると、 道路や建物の表示が小さくなります。
反対に範囲が狭すぎると、 周辺の目印や自宅との位置関係が分かりません。
自宅と駐車場の両方の位置、 周辺道路、目印となる建物が読める範囲に 調整しましょう。
所在図を省略できる場合
所在図は、 次のいずれかに該当する場合に省略できます。
- 使用の本拠の位置が旧自動車と同じで、 保管場所も旧自動車と同じ場合
- 使用の本拠の位置と 保管場所の位置が同じ場合
たとえば、 自宅の敷地内を駐車場として使用する場合は、 自宅と駐車場の位置が同じため、 所在図を省略できることがあります。
ただし、所在図を省略できる場合でも、 配置図まで省略できるわけではありません。
自宅敷地内のどこを駐車場所とするのか、 配置図に記載する必要があります。
配置図の書き方
配置図には、 保管場所そのものだけでなく、 周囲の建物、空地、道路との位置関係を記載します。
主な記載事項は次のとおりです。
- 駐車場の敷地や建物の形
- 申請する駐車区画の位置
- 駐車区画の幅と奥行き
- 駐車場に接する道路
- 駐車場に接する道路の幅
- 駐車場の出入口
- シャッターの有無
- 高さ制限がある場合はその高さ
駐車区画の寸法は、 幅と奥行きを記載します。
機械式駐車場、立体駐車場、 シャッター付き車庫など、 高さに制限がある場合は、 高さも記載してください。
接する道路については、 その道路の幅員を記載します。
警視庁の記載例では、 駐車場の出入口の幅も記載されています。
出入口が狭い場合や形状が複雑な場合は、 出入口幅も書いておくと、 車が支障なく出入りできることを確認しやすくなります。

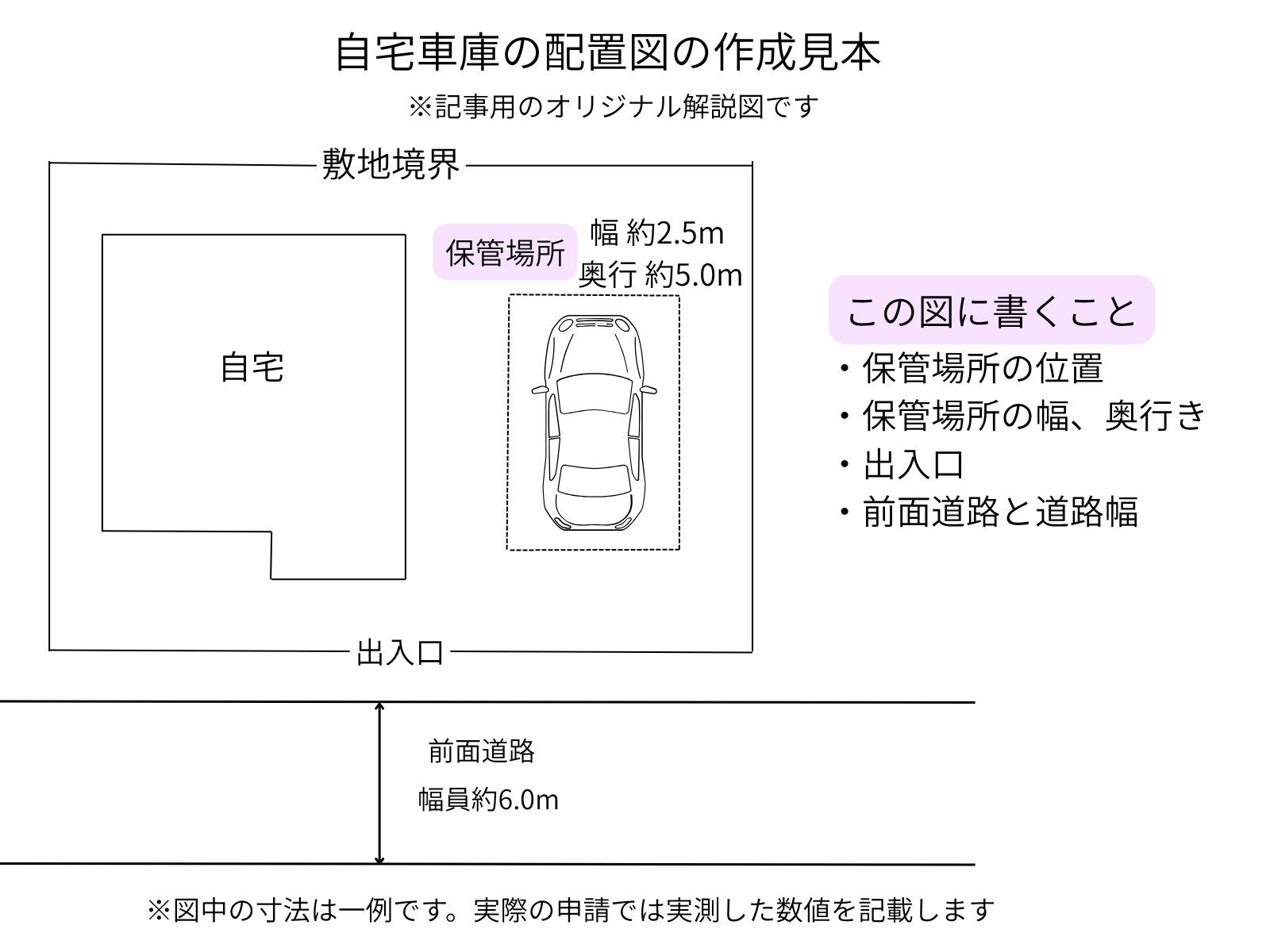

自宅車庫の配置図に書くもの
自宅の敷地内を保管場所とする場合は、 敷地全体と建物、道路、駐車場所の関係が 分かるように描きます。
次の項目を確認しながら作成します。
- 自宅の敷地の外枠
- 敷地内の建物の位置
- 保管場所となる駐車位置
- 保管場所の幅と奥行き
- 敷地に接する道路
- 道路の幅
- 道路から敷地へ入る出入口
- シャッターの有無
- 高さ制限がある場合はその高さ
敷地内に駐車できる場所が複数ある場合は、 今回申請する場所がどこなのかを、 斜線や枠、「保管場所」といった表示で明確にします。
カーポートの柱、門、塀などによって 出入りできる幅が限られている場合は、 その位置関係も記載しておくと分かりやすくなります。

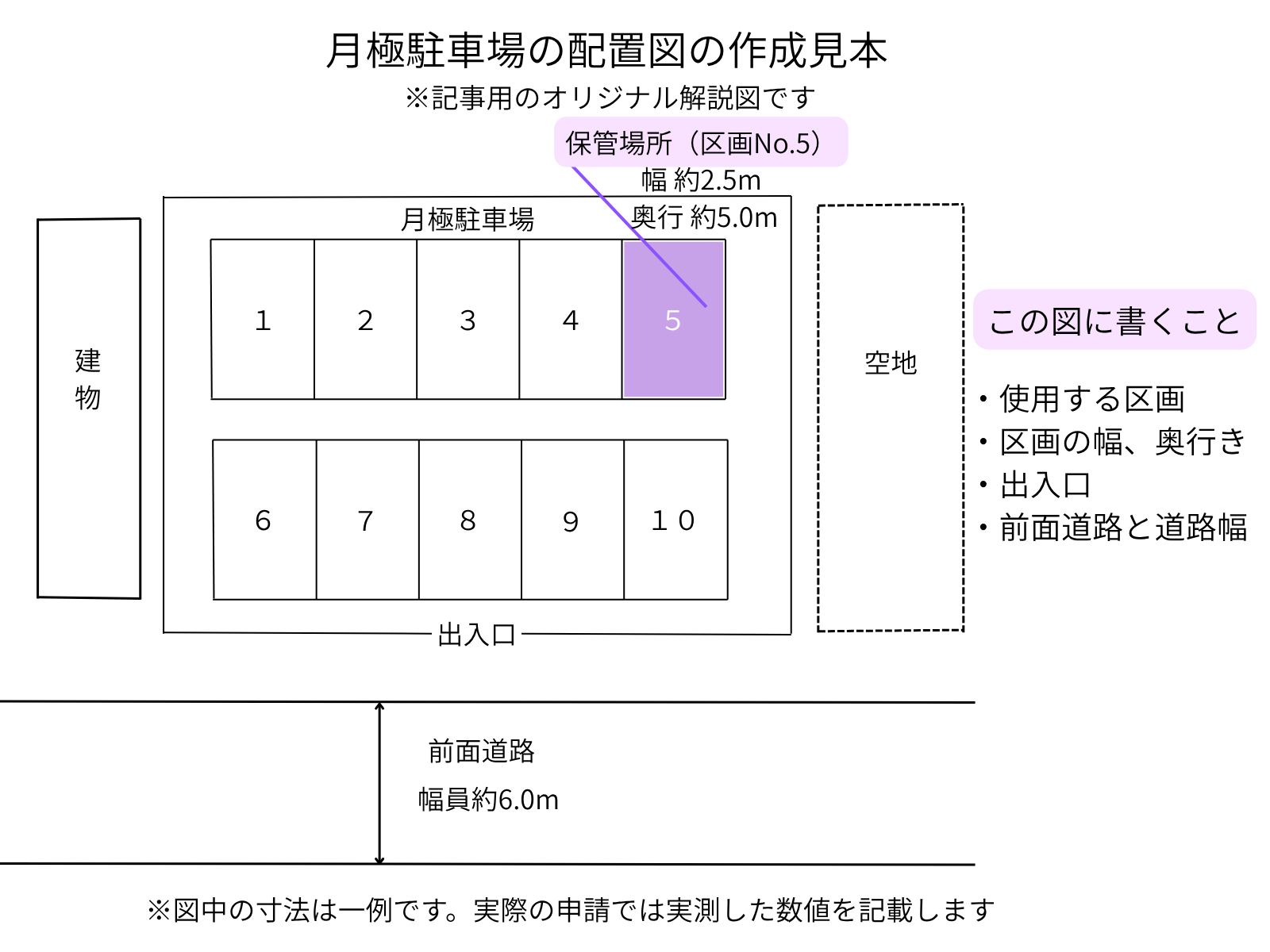

月極駐車場の配置図に書くもの
月極駐車場の場合は、 駐車場全体の中で、 契約した区画がどこにあるかを示します。
次の項目が分かるように記載します。
- 月極駐車場全体の外枠
- 駐車区画の並び
- 契約した区画の位置
- 区画番号がある場合はその番号
- 契約区画の幅と奥行き
- 駐車場の出入口
- 駐車場に接する道路と道路幅
- 周囲の建物や空地
契約した区画は、 斜線や枠などを使って明確に示します。
月極駐車場では、 駐車場の住所だけでは 実際に使用する区画を特定できないことがあります。
「駐車場のどの位置にある区画か」が分かるように、 区画番号や隣接区画との位置関係を記載してください。
管理会社から駐車場の区画図を受け取っている場合は、 配置図を作る際の資料として利用できます。
区画図に道路幅や駐車区画の寸法などが 記載されていない場合は、 不足する情報を確認して追記します。
機械式・立体駐車場の場合
機械式駐車場や立体駐車場では、 実際に自動車を収容する区画の 幅と奥行きに加え、 高さ制限がある場合は高さも記載します。
区画番号、駐車場の出入口、 接する道路と道路幅も確認してください。
管理会社から寸法表や区画図を受け取っている場合は、 配置図を作成する際の資料として利用できます。
寸法はどこを測ればよい？
配置図で確認したいのは、 申請する自動車が駐車場所に収まり、 道路から支障なく出入りできるかという点です。
少なくとも、次の寸法を確認します。
- 駐車区画の幅
- 駐車区画の奥行き
- 駐車場に接する道路の幅
- 高さ制限がある場合の高さ
必要に応じて、 駐車場の出入口幅も確認します。
月極駐車場の場合は、 契約書や管理会社の区画図に 寸法が記載されていないこともあります。
その場合は、 管理会社への確認や現地での計測などにより、 正確な寸法を確認します。
提出前に確認したい所在図・配置図の記入漏れ
自宅と駐車場の直線距離がない
自宅と駐車場が別の場所にある場合は、 2地点を直線で結び、 直線距離を記載します。
車で走行する経路や所要時間だけを書いても、 直線距離の記載にはなりません。
配置図に駐車区画の寸法がない
駐車区画の位置だけでなく、 幅と奥行きを記載します。
高さ制限のある駐車場では、 高さも記載してください。
月極駐車場のどの区画か分からない
駐車場全体だけを描き、 使用する区画を示していないと、 保管場所を特定できません。
該当区画を斜線や枠などで示し、 区画番号がある場合は番号も記載します。
駐車場に接する道路と道路幅がない
配置図には、 駐車場に接する道路と その道路の幅を記載します。
駐車区画だけを拡大して描くのではなく、 道路から駐車場へ出入りする位置まで含めてください。
所在図を省略できるため、配置図も省略した
所在図と配置図の省略条件は同じではありません。
自宅と駐車場が同じ場所にあり、 所在図を省略できる場合でも、 敷地内の駐車位置を示す配置図は必要です。
所在図・配置図は手書きやパソコンでも作成できる？
警視庁では、 所在図・配置図のPDF様式とXLSX様式の 両方を公開しています。
PDF様式を印刷して記入する場合
警視庁が公開しているPDF様式を A4サイズで印刷し、 文字、位置関係、寸法が 判読できるように記入します。
敷地、建物、駐車区画、道路などを描く際は、 定規を使用すると位置関係を整理しやすくなります。
製図のように精密な図面である必要はありません。
駐車区画の寸法、 接する道路、出入口などを、 第三者が確認できる大きさで 記載することが大切です。
ExcelやCanvaで作成する場合
警視庁が公開しているXLSX様式を使い、 文字や図形を入力して作成できます。
Canvaなどの作図ツールを使って、 実際の位置関係や寸法をもとに 所在図・配置図を作成することもできます。
警視庁では、 警視庁以外の様式で申請した場合も 受理すると案内しています。
そのため、 Canvaで作成したという理由だけで 提出できなくなるわけではありません。
ただし、警視庁は、 可能な限り警視庁で使用している様式を使うよう 案内しています。
Canvaで作図する場合も、 警視庁の様式や記載例を確認し、 所在図・配置図に必要な内容が 不足しないようにしてください。
使用するソフトにかかわらず、 実際の保管場所、道路、出入口、 区画の位置や寸法などを 正確に記載することが重要です。
AIで作った所在図・配置図を申請に使える？
警察庁や警視庁の公式案内では、 所在図・配置図の作成に AIを使用した場合の取扱いは明示されていません。
画像生成AIは、 実際の敷地、道路、駐車区画を 現地で確認しているわけではありません。
存在しない出入口を描いたり、 建物の位置関係、寸法、区画番号などを 誤って表示したりする可能性があります。
画像生成AIに作らせた図を、 内容を確認せずそのまま提出することは避けてください。
AIを作図の補助として使用する場合も、 現地写真、管理会社の区画図、 契約書、実測した寸法などと照合し、 実際の状況と一致していることを確認します。
CanvaやExcelなどを使い、 確認した情報を自分で入力して作成する方法と、 画像生成AIが推測して作った画像を そのまま利用する方法は、 分けて考える必要があります。
重要なのは使用したツールではなく、 提出する図面が 実際の保管場所の状況を 正確に表していることです。
AIを使って作成した独自形式の図面について 取扱いに不安がある場合は、 保管場所を管轄する警察署へ確認してください。
複数台を同時に申請する場合
申請書上、同じ位置にある保管場所について、 複数台の申請・届出を同時に行う場合は、 所在図・配置図を1通提出すれば足ります。
たとえば、 同じ月極駐車場の1番から3番までを使用し、 3台について同時に申請する場合などが該当します。
この場合は、 配置図上でそれぞれの保管場所を 確認できるようにしてください。
所在図・配置図の作成でお困りの方へ
所在図・配置図は、 自宅と駐車場の位置関係や、 駐車区画の寸法を正確に整理する必要があります。
Aime行政書士事務所では、 所在図・配置図を含む申請書類の作成から、 対応地域の警察署への申請・受取りまで サポートしています。
よくある質問
所在図と配置図は別々の用紙に書く？
警視庁の様式では、 A4用紙の左側が所在図、 右側が配置図の記載欄になっています。
所在図の代わりに 既存地図の写しを使用する場合は、 配置図とあわせて提出します。
所在図を省略する場合、用紙自体も不要？
所在図を省略できる場合でも、 同じ用紙の右側にある配置図は作成します。
所在図欄を省略し、 配置図欄に必要事項を記入して提出します。
配置図の縮尺は決まっている？
警視庁の所在図・配置図様式には、 縮尺を記載する欄は設けられていません。
ただし、 駐車区画の寸法、道路幅、 出入口などの位置関係が分かる大きさで 描く必要があります。
Canvaで作成した配置図も提出できる？
警視庁は、 警視庁以外の様式で申請した場合も 受理すると案内しています。
そのため、 Canvaで作成したという理由だけで 提出できなくなるわけではありません。
ただし、可能な限り警視庁の様式を使用し、 必要な記載内容が不足しないようにしてください。
実際の位置関係や寸法が 正確に記載されていることが重要です。
引っ越しの場合も所在図・配置図が必要？
普通車の引っ越しで、 新しい使用の本拠について 車庫証明を取得する場合も、 原則として所在図・配置図を提出します。
引っ越し後の車庫証明が必要になるケースについては、 次の記事で詳しく解説しています。
引っ越したら車庫証明は必要？普通車・軽自動車・駐車場だけ変える場合を解説
まとめ
- 所在図は、自宅と駐車場の位置関係を示す周辺地図
- 自宅と駐車場が別の場所なら、直線と直線距離を記載する
- 既存の地図の写しを所在図として使用することもできる
- 配置図は、駐車区画、道路、道路幅、区画の寸法などを示す
- 自宅車庫では、敷地・建物・駐車位置の関係を書く
- 月極駐車場では、駐車場全体の中で使用する区画を特定する
- 所在図を省略できる場合でも、配置図は原則として必要
- Canvaなどで作成する場合も、実際の位置関係や寸法を正確に記載する
- AIの生成画像は、内容を確認せずそのまま提出しない
所在図・配置図は、 絵の上手さを求められる書類ではありません。
自宅と駐車場の場所、 車を保管する区画、 道路からの出入り、 必要な寸法を第三者が確認できるように 整理することが大切です。
執筆・確認：行政書士 石田文子
最終確認日：2026年7月28日
